設計規范

設計標準 :API 600、API6D、ASME B16.34、GB/T 12234

結構長度 :ASME B16.10、API6D、GB/T 12221

連接標準 :ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592

壓力試驗 :API 598、GB/T 13927、JB/T 9092

壓力-溫度等級:ASME B16.34 、GB/T 12224

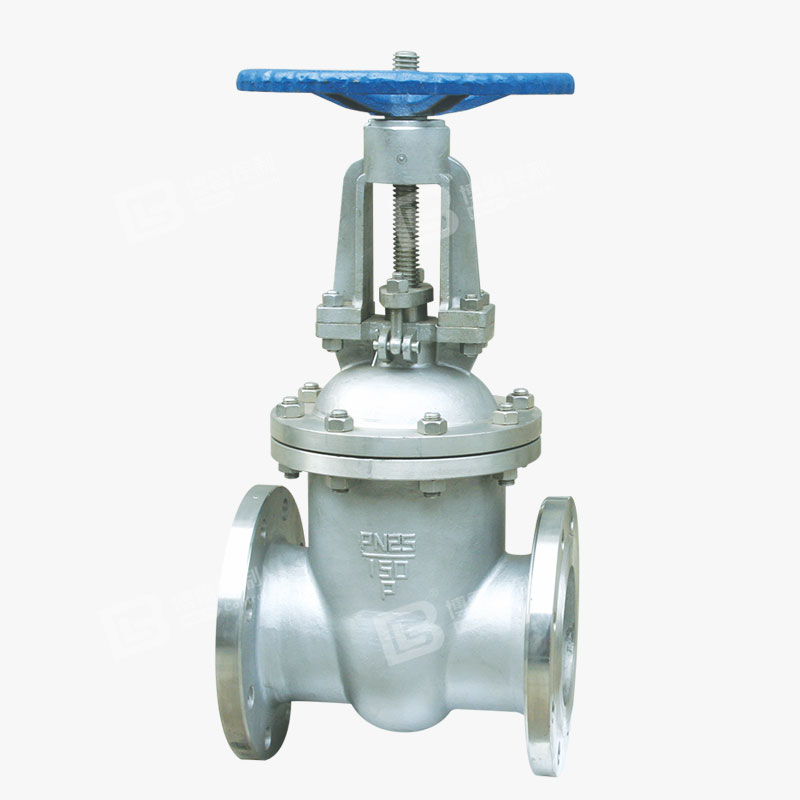

 特點

1、閘板有兩個密封面，密封面形成楔形、楔形角隨閥門參數而異， 通常為5°。

2、楔式閘閥的密封原理是靠楔形閘板上兩個密封面和閥體上兩個 密封面楔入時的緊密結合，從而達到 密封性能的。

3、楔式閘閥根據閥桿帶動閘板啟閉方式的不同，可分為明桿閘閥 （升降桿閘閥）和暗桿閘閥（旋轉桿閘閥）。

4、楔式閘閥根據閘板結構形式的不同，可分為彈性閘板閘閥和剛 性閘板閘閥。

5、閥體為鑄造成型，閥體與閥蓋采用螺栓連接，中法蘭采用纏繞 式墊片密封，客戶有特殊要求時也可采用金屬環連接。

6、通道流暢，流量系數小。密封面受介質的沖刷和侵蝕小。

7、密封面采用合金鋼或硬質合金，耐磨、抗擦傷性能好。

8、采用柔性石墨填料，密封可靠，操作輕便靈活。

9、介質流向不受限制，不擾流、不降低壓力。
